Diagrama de Classes
Introdução
O diagrama de classes UML é um diagrama que mostra a estrutura do sistema desenhado no nível de classes e interfaces, ilustra as funcionalidades, dependências e relacionamentos de cada elemento. Pode ser vista como uma representação visual da arquitetura de um sistema.
Metodologia
A equipe se reuniu e realizou um brainstorm onde foram dicutidos os tópicos chaves e a arquitetura geral dos sistemas, e assim criamos o diagram de classes.

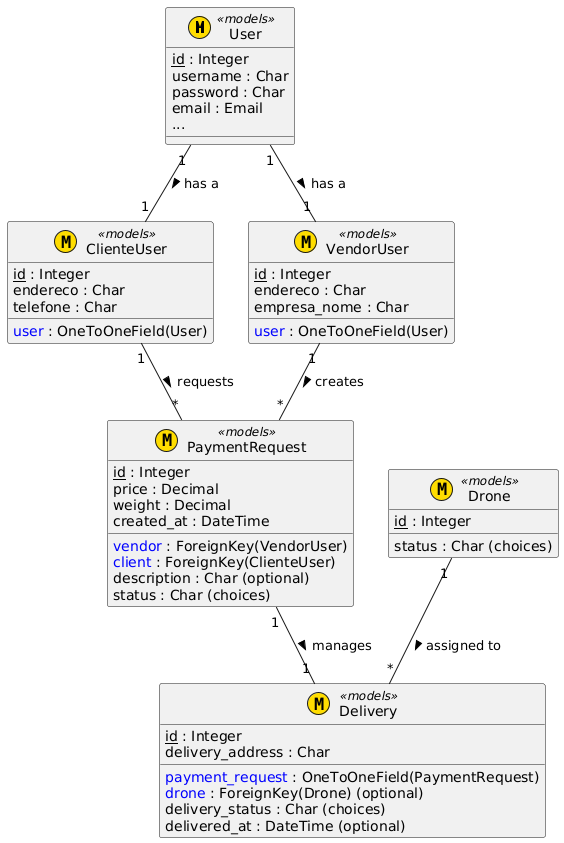

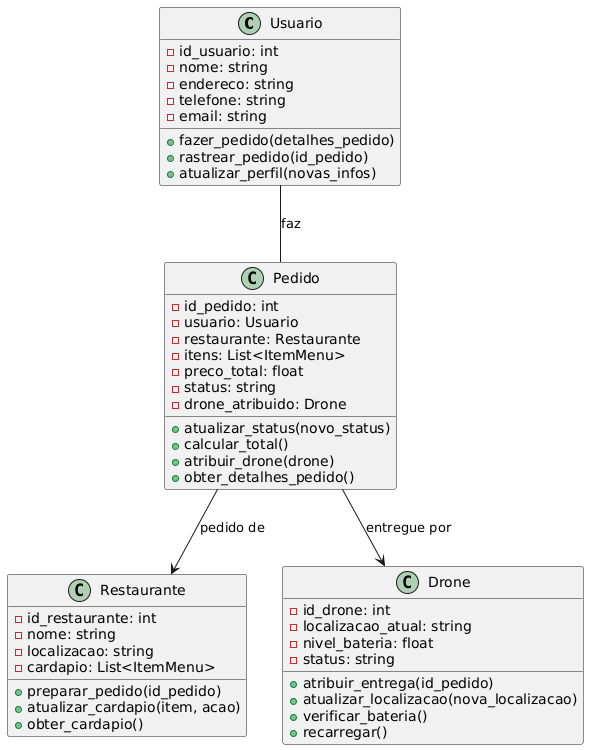

Diagrama de Classes
Versão 1.0
Versão 2.0
Rastreabilidade de Requisitos
| ID | Descrição |
|---|---|
| US17, US18, US19, US20 | Torneio |
| US01, US06, US07, US08 | Usuário |
| US45 | Rodada |
| US35 | Partida |
Conclusão
Através do diagrama de classes, foi possível representar a estrutura do sistema a nível de classes e auxiliar na modelagem da arquitetura geral, além do banco de dados. Ao longo do desenvolvimento da disciplina, iremos adaptar e evoluir o diagrama e sua documentação para refletir no estado atual do projeto.
Referências
UML Class and Object Diagrams Overview. Disponível em https://www.uml-diagrams.org/class-diagrams-overview.html. Acesso em 21/09/20
UML Class Diagram Tutorial. Disponível em https://www.youtube.com/watch?v=UI6lqHOVHic. Acesso em 21/09/20
UML Class Relationship Diagrams. Disponível em https://www.cs.odu.edu/~zeil/cs330/latest/Public/classDiagrams/index.html#other-class-diagram-elements Acesso em 19/10/20
Autor(es)
| Data | Versão | Descrição | Autor(es) |
|---|---|---|---|
| 21/09/20 | 1.0 | Criação do documento | João Pedro, Lucas Alexandre, Matheus Estanislau, Moacir Mascarenha e Renan Cristyan |
| 28/09/20 | 1.1 | Ajustes no documento | João Pedro e Renan Cristyan |
| 28/09/20 | 1.2 | Adicionado diagrama de classes 1.1 | João Pedro e Renan Cristyan |
| 26/10/20 | 2.0 | Adicionado diagrama de classes 2.0 | João Pedro, Lucas Alexandre, Matheus Estanislau, Moacir Mascarenha e Renan Cristyan |
