Introdução

O diagrama de classes UML é um diagrama que mostra a estrutura do sistema desenhado no nível de classes e interfaces, ilustra as funcionalidades, dependências e relacionamentos de cada elemento. Pode ser vista como uma representação visual da arquitetura de um sistema.

Metodologia

A equipe se reuniu por .... e realizou um brainstorm onde foram dicutidos os tópicos chaves e a arquitetura geral dos sistemas, e assim criamos... Para a criação da primeira versão do diagrama de classes, a equipe utilizou o programa... Além disso, foi utilizado... para videoconferência e Visual Studio Code / Live Share para elaboração da documentação.

ENTREGUE NO PRÓXIMO INCREMENTO

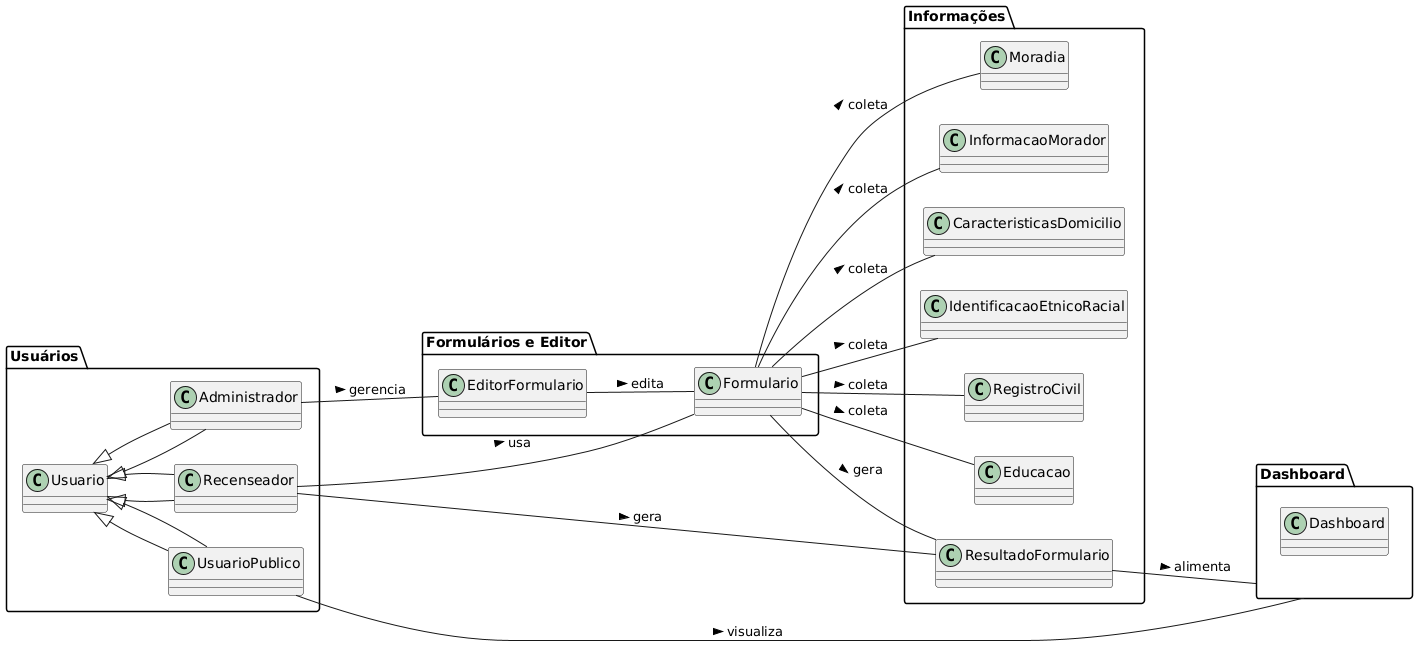

Diagrama de Classes

Versão 1.0

Este diagrama oferece uma visão clara e organizada da arquitetura de classes, tornando compreensível a interação entre diferentes componentes do sistema e suas responsabilidades.

- Pacote: Usuários Usuário: Classe base genérica da qual todas as outras classes de usuários herdam. Recenseador: Especializado em trabalhar com formulários. Administrador: Responsável pela gestão do editor de formulários. Usuário Público: Limita-se a visualizações no dashboard.

- Formularios e Editor Formulário: Onde os dados são coletados. Editor de Formulário: Ferramenta de gerenciamento e edição dos formulários por parte dos administradores.

- Informações Moradia e Informação Morador: Dados básicos de domicílios e seus ocupantes. Características do Domicílio, Identificação Étnico-Racial, Registro Civil, Educação: Diferentes aspectos dos dados demográficos coletados. Resultado do Formulário: Que armazena os dados processados e compilados.

Dashboard> Dashboard: Interface que permite visualizações e análises dos resultados compilados.

Usuários e suas funções: Cada tipo de usuário desempenha funções específicas no sistema, por exemplo:

Relacionamentos Recenseadores usam formulário para coleta de dados. Administradores gerenciam o editor de formulários. Usuários públicos têm acesso ao dashboard para visualização. Coleta de Dados: Os formulários são essenciais para a coleta de diversos tipos de informações, como habitação e características dos moradores.

Dashboard e Resultados: Os resultados colhidos e processados alimentam o dashboard, que é onde as informações são centralizadas e visualizadas.

Versão 1.1

Versão 2.0

Rastreabilidade de Requisitos

ID	Descrição
US17, US18, US19, US20	Torneio
US01, US06, US07, US08	Usuário
US45	Rodada
US35	Partida

Conclusão

Através do diagrama de classes, foi possível representar a estrutura do sistema a nível de classes e auxiliar na modelagem da arquitetura geral, além do banco de dados. Ao longo do desenvolvimento da disciplina, iremos adaptar e evoluir o diagrama e sua documentação para refletir no estado atual do projeto.

Referências

UML Class and Object Diagrams Overview. Disponível em https://www.uml-diagrams.org/class-diagrams-overview.html. Acesso em 21/09/20

UML Class Diagram Tutorial. Disponível em https://www.youtube.com/watch?v=UI6lqHOVHic. Acesso em 21/09/20

UML Class Relationship Diagrams. Disponível em https://www.cs.odu.edu/~zeil/cs330/latest/Public/classDiagrams/index.html#other-class-diagram-elements Acesso em 19/10/20

Autor(es)

Data	Versão	Descrição	Autor(es)
21/09/20	1.0	Criação do documento	João Pedro, Lucas Alexandre, Matheus Estanislau, Moacir Mascarenha e Renan Cristyan
28/09/20	1.1	Ajustes no documento	João Pedro e Renan Cristyan
28/09/20	1.2	Adicionado diagrama de classes 1.1	João Pedro e Renan Cristyan
26/10/20	2.0	Adicionado diagrama de classes 2.0	João Pedro, Lucas Alexandre, Matheus Estanislau, Moacir Mascarenha e Renan Cristyan
