Introdução

Mapa mental consiste em criar resumos cheios de símbolos, cores, setas e frases de efeito com o objetivo de organizar o conteúdo e facilitar associações entre as informações destacadas. Este documento apresenta o mapa mental do sistema Simblissima, que visa facilitar a logística de entregas de produtos do continente para a Ilha Primeira, organizando visualmente os principais atores, funcionalidades e componentes do sistema.

Metodologia

O mapa mental foi desenvolvido utilizando PlantUML com sintaxe de mindmap, organizando hierarquicamente as funcionalidades e responsabilidades do sistema Simblissima. A estrutura foi criada com base nos requisitos elicitados através das técnicas de brainstorming, entrevistas e análise do documento de visão, representando as três principais entidades do sistema: Cliente (Morador), Gerente (Staff) e Sistema.

Mapa Mental - Sistema Simblissima

Versão 1.0

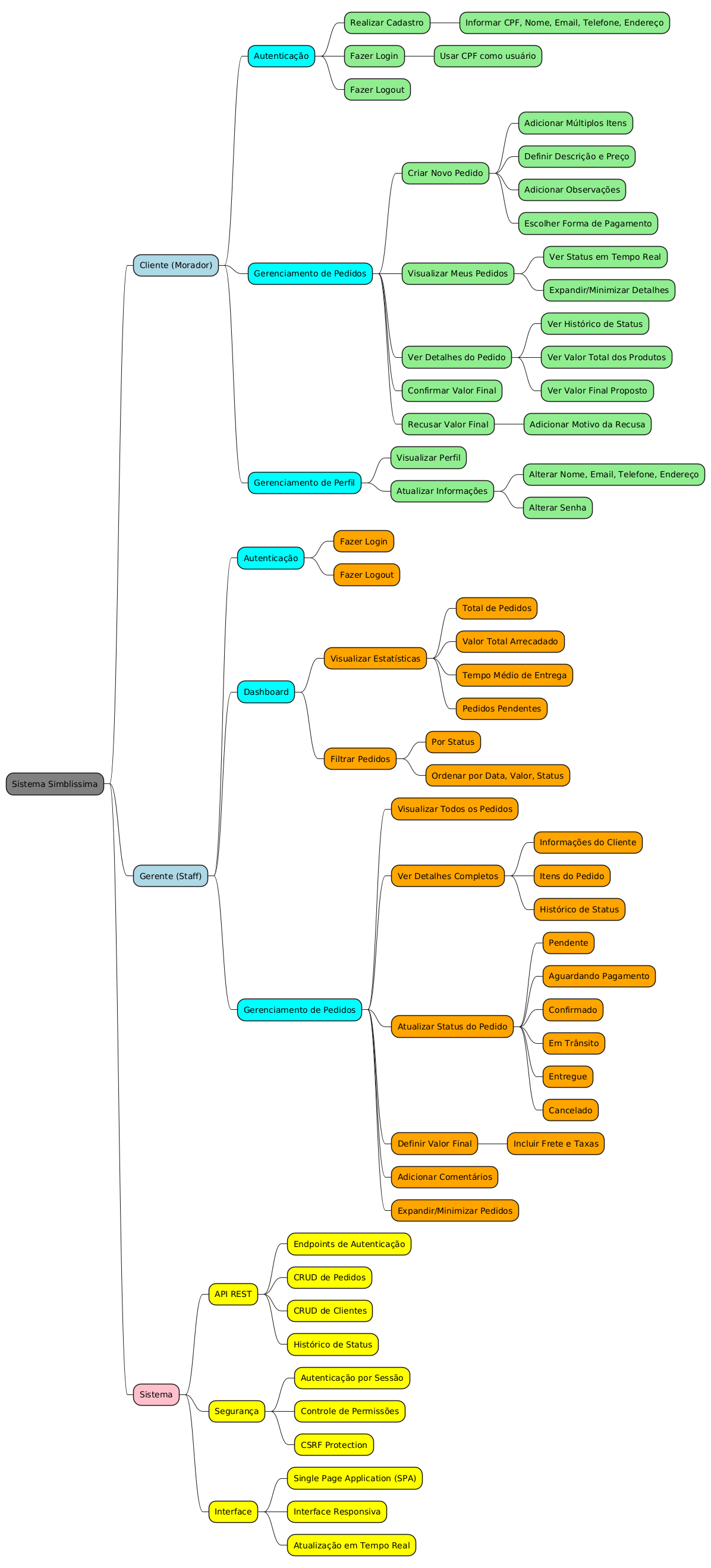

Mapa Mental do Sistema Simblissima

Você também pode visualizar o mapa mental interativamente aqui: Visualizar no PlantUML Web

Estrutura do Mapa Mental

O mapa mental do sistema Simblissima foi organizado em três principais ramificações, cada uma representando os diferentes atores e componentes do sistema:

1. Cliente (Morador da Ilha Primeira) - Autenticação: Funcionalidades de cadastro, login e logout - Realizar cadastro com CPF, nome, email, telefone e endereço - Login utilizando CPF como nome de usuário - Sistema de logout seguro

  • Gerenciamento de Pedidos: Funcionalidades principais do cliente
  • Criar novos pedidos com múltiplos itens
  • Definir descrição e preço para cada item
  • Adicionar observações e escolher forma de pagamento
  • Visualizar pedidos com status em tempo real
  • Ver detalhes completos incluindo histórico de status

  • Confirmar ou recusar valores finais propostos

  • Gerenciamento de Perfil: Manutenção de dados pessoais

  • Visualizar informações do perfil
  • Atualizar dados pessoais (nome, email, telefone, endereço)
  • Alterar senha de acesso

2. Gerente (Staff/Administrador) - Autenticação: Sistema de login administrativo - Login e logout com permissões especiais

  • Dashboard: Painel de controle gerencial
  • Visualizar estatísticas (total de pedidos, valor arrecadado, tempo médio)
  • Filtrar pedidos por status e ordenar por diferentes critérios

  • Monitorar pedidos pendentes

  • Gerenciamento de Pedidos: Controle completo dos pedidos

  • Visualizar todos os pedidos do sistema
  • Acessar detalhes completos (cliente, itens, histórico)
  • Atualizar status (Pendente, Aguardando Pagamento, Confirmado, Em Trânsito, Entregue, Cancelado)
  • Definir valores finais incluindo frete e taxas
  • Adicionar comentários ao histórico

3. Sistema (Componentes Técnicos) - API REST: Interface de comunicação - Endpoints de autenticação - CRUD completo para pedidos e clientes - Gerenciamento de histórico de status

  • Segurança: Proteções e controles
  • Autenticação por sessão
  • Controle de permissões baseado em roles

  • Proteção CSRF contra ataques

  • Interface: Camada de apresentação

  • Single Page Application (SPA)
  • Interface responsiva para diferentes dispositivos
  • Atualização de dados em tempo real

Arquivo PlantUML

O mapa mental foi implementado em PlantUML e pode ser encontrado no arquivo mm.wsd na pasta de iniciação. Para visualizar o mapa mental, utilize um renderizador PlantUML ou ferramentas compatíveis.

Conclusão

O mapa mental do sistema Simblissima oferece uma visão estruturada e hierárquica de todas as funcionalidades e componentes do sistema de gerenciamento de pedidos para a Ilha Primeira. A organização visual facilita a compreensão das responsabilidades de cada ator (Cliente e Gerente) e dos componentes técnicos do sistema. A estrutura do mapa mental reflete fielmente os requisitos funcionais elicitados durante as fases de iniciação do projeto, servindo como uma ferramenta de referência rápida para desenvolvedores, stakeholders e usuários finais. A utilização de cores diferenciadas para cada categoria (azul para usuários, amarelo para sistema, verde e laranja para funcionalidades) auxilia na identificação visual dos diferentes aspectos do sistema. Este mapa mental demonstra a completude funcional do sistema Simblissima, abrangendo desde funcionalidades básicas de autenticação até recursos avançados de gerenciamento de pedidos e dashboard administrativo.

Referências

PlantUML Mind Map. Disponível em: https://plantuml.com/mindmap-diagram. Acesso em: 04 jun. 2025.

BUZAN, Tony. Mapas Mentais e sua Elaboração: um sistema definitivo de pensamento que transformará a sua vida. São Paulo: Cultrix, 2005.

Mind Mapping: Scientific Research and Studies. Disponível em: https://www.mindmeister.com/blog/mind-map-uses/. Acesso em: 04 jun. 2025.
