Documento de Arquitetura de Software (DAS)

"Simblissima"

Introdução

Proposta

Este documento apresenta uma visão geral da arquitetura do sistema Simblissima, utilizando diferentes visões arquiteturais para destacar diversos aspectos do sistema. É utilizado para capturar as decisões arquiteturais significativas que fizeram parte do desenvolvimento do sistema, com foco no gerenciamento de pedidos e entregas entre o continente e a Ilha Primeira.

Escopo

A aplicação "Simblissima" tem o objetivo de fornecer uma API REST para o gerenciamento eficiente de pedidos e entregas, visando facilitar a logística de produtos do continente para a Ilha Primeira. Ela inclui funcionalidades para registro e gestão de usuários (clientes e gerentes), criação e acompanhamento de pedidos, e atualização de status e valores, tudo acessível através de uma interface Single Page Application (SPA).

Definições, Acrônimos e Abreviações

  • MVT - Model-View-Template: Padrão arquitetural utilizado pelo Django, onde Model representa a estrutura de dados, View lida com a lógica de negócio e Template é responsável pela apresentação.
  • SPA - Single Page Application: Aplicação web que carrega uma única página HTML e atualiza o conteúdo dinamicamente conforme a interação do usuário.
  • API - Application Programming Interface: Conjunto de regras e protocolos que permite a comunicação entre diferentes softwares.
  • REST - Representational State Transfer: Estilo de arquitetura de software para sistemas distribuídos, comumente usado para APIs web.
  • SIMBLISSIMA - Nome do Aplicativo

Visão Geral

O Documento de Arquitetura de Software (DAS) trata-se de uma visão geral de toda a arquitetura do sistema Simblissima, observando diferentes aspectos do mesmo. Neste documento serão abordadas as seguintes visões da aplicação Simblissima:

  • Caso de Uso;
  • Lógica;
  • Implantação;
  • Implementação;
  • Dados;

Representação Arquitetural

Cliente-Servidor

Cliente-Servidor é um modelo de arquitetura onde um cliente (geralmente uma interface de usuário) envia requisições a um servidor, que processa essas requisições e envia as respostas de volta ao cliente. No Simblissima, o frontend (SPA) atua como cliente e o backend (API Django REST Framework) como servidor.

Cliente (Frontend):

  • View: Consiste nas interfaces HTML, CSS e JavaScript que rodam no navegador do usuário. Estas interfaces são responsáveis por renderizar os dados e capturar as interações do usuário, enviando requisições à API. Os arquivos base.html e os scripts JS em static/js/ são parte desta camada.

Servidor (Backend):

  • Controller: Em Django REST Framework, os ViewSets e as funções decoradas com @api_view em simblissimaApp/views.py atuam como controladores. Eles recebem as requisições HTTP do cliente, orquestram a lógica de negócio, interagem com os modelos e serializers, e retornam as respostas HTTP.

  • Service (Lógica de Negócio): A lógica de negócio, como a criação de pedidos com status inicial, atualização de valores totais, e validações específicas, está implementada principalmente dentro dos métodos dos ViewSets (PedidoViewSet, ClienteViewSet, etc.) em simblissimaApp/views.py e nos serializers (PedidoSerializer). As ações @action e transaction.atomic() são exemplos de encapsulamento de lógica de serviço.

  • Model: Responsável pela persistência e recuperação de dados. No Simblissima, os modelos definidos em simblissimaApp/models.py (Cliente, Pedido, ItemPedido, StatusPedido) mapeiam diretamente para as tabelas do banco de dados (SQLite por padrão) e encapsulam a lógica de negócios relacionada aos dados.

Objetivos de Arquitetura e Restrições

Objetivos

**Segurança:** - Proteger dados de usuários e pedidos através de autenticação por sessão e permissões baseadas em roles (cliente/staff) no Django REST Framework. - Utilizar CSRF Token para proteção contra ataques cross-site request forgery. **Persistência:** - Garantir a persistência dos dados de clientes, pedidos, itens de pedidos e histórico de status em um banco de dados SQLite. **Privacidade:** - Controlar o acesso a dados sensíveis de clientes e pedidos através das permissões de usuário (IsOwnerOrStaff) e autenticação de sessão. **Desempenho:** - Otimizar as requisições à API e o carregamento da SPA para uma experiência fluida, com filtros e ordenação para pedidos e dashboards. **Reusabilidade:** - Utilizar componentes reutilizáveis no frontend (JavaScript modular) e serializers genéricos no Django REST Framework para facilitar a manutenção e expansão.

Restrições

**Tamanho da tela:** A interface da Single Page Application (SPA) é responsiva e se adapta a diferentes tamanhos de tela (desktop e mobile), embora a experiência ideal seja em telas maiores para o dashboard do gerente. **Portabilidade:** A aplicação é baseada em web e pode ser acessada de qualquer navegador moderno, sem a necessidade de instalação de software específico no lado do cliente. |IE|Edge|Firefox|Chrome|Safari|Googlebot| |--|----|-------|------|------|---------| |11 |>= 14|>= 52|>= 49|>= 10|Sim| **Serviços:** A aplicação é autocontida e não depende inicialmente de serviços externos de terceiros (como APIs de pagamento ou de mapas em tempo real). Todas as funcionalidades de gerenciamento de pedidos são internas. **Acesso a internet:** A aplicação requer conexão com a internet para ser acessada, pois é uma aplicação web.

Ferramentas Utilizadas

  • Python: Linguagem de programação principal para o backend.
  • Django: Framework web para o desenvolvimento rápido e eficiente do backend.
  • Django REST Framework: Toolkit para a construção da API RESTful.
  • SQLite: Banco de dados padrão leve, utilizado para o desenvolvimento e persistência de dados.
  • HTML, CSS, JavaScript: Linguagens para o desenvolvimento da Single Page Application (SPA) no frontend.
  • Bootstrap: Framework CSS para o design responsivo da interface.
  • Git/GitHub: Sistema de controle de versão e plataforma para colaboração.
  • Visual Studio Code: Ambiente de desenvolvimento integrado (IDE).
  • Figma: Ferramenta para prototipagem de alta fidelidade.

Visão de Caso de Uso

A visão de caso de uso descreve as interações dos principais atores com o sistema Simblissima. O diagrama apresenta os casos de uso para o **Cliente** (morador da Ilha Primeira), que pode se registrar, fazer login, criar e acompanhar pedidos, e gerenciar seu perfil; e para o **Gerente** (equipe de logística/administração), que pode fazer login, gerenciar pedidos, atualizar status e visualizar o dashboard.

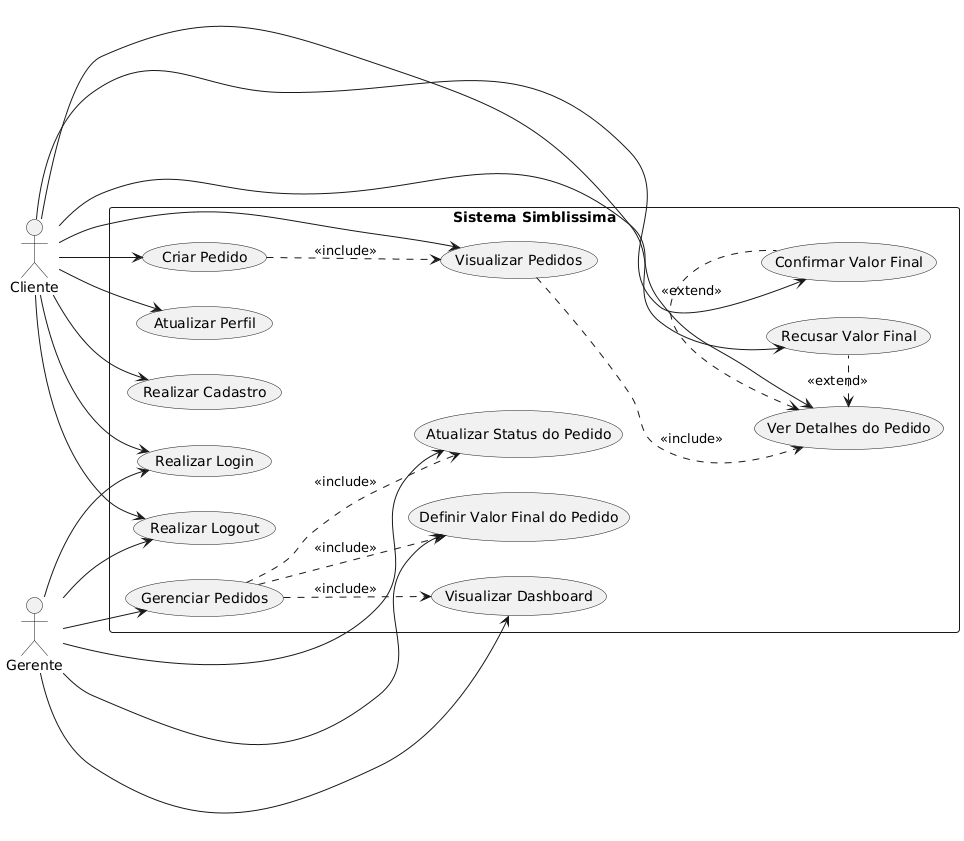

Diagrama de Caso de Uso - Simblissima

Visão Lógica

A visão lógica do sistema Simblissima é organizada em módulos funcionais que se comunicam através da API REST. Os principais componentes lógicos incluem:

  • **Módulo de Autenticação e Autorização**: Gerencia o registro, login e logout de usuários (clientes e staff), além de controlar o acesso a recursos da API com base nas permissões de usuário.
  • **Módulo de Gerenciamento de Clientes**: Lida com a criação e atualização dos dados de clientes, incluindo o vínculo com o modelo `User` do Django.
  • **Módulo de Gerenciamento de Pedidos**: Centraliza a criação, recuperação, atualização e exclusão de pedidos, incluindo a associação de itens e o cálculo do valor total.
  • **Módulo de Rastreamento de Status**: Gerencia o ciclo de vida do pedido através de diferentes status, registrando o histórico de mudanças e comentários. Permite que gerentes atualizem o status e definam valores finais, e clientes acompanhem essas mudanças.
  • **Módulo de Relatórios/Dashboard**: Fornece funcionalidades para que a equipe de gestão visualize estatísticas e listas de pedidos filtradas, auxiliando na tomada de decisões.

Visão de Implantação

O sistema Simblissima será implantado como uma aplicação web Django com as seguintes características de implantação:

  • **Servidor Web**: Aplicação Django servindo tanto a API REST quanto os arquivos estáticos da SPA
  • **Banco de Dados**: SQLite para desenvolvimento, podendo ser migrado para PostgreSQL ou MySQL em produção
  • **Frontend**: Single Page Application (SPA) servida como arquivos estáticos
  • **Acesso do Cliente**: Navegadores web acessando o sistema através de HTTP/HTTPS

Visão de Implementação

Visão Geral

A visão de implementação do Simblissima detalha a estrutura do código-fonte e os componentes principais. O projeto é organizado em uma aplicação Django (`simblissimaApp`) que contém os modelos de dados, serializadores, views da API e a lógica de negócio. O frontend é uma Single Page Application (SPA) construída com HTML, CSS e JavaScript, que interage com a API REST.

Principais Componentes:

  • models.py: Define as entidades do sistema (Cliente, Pedido, ItemPedido, StatusPedido)
  • serializers.py: Serialização dos dados para a API REST
  • views.py: ViewSets e endpoints da API
  • static/js/: Scripts JavaScript da SPA
  • templates/: Templates HTML base
  • static/css/: Estilos CSS e Bootstrap

Visão de Dados

Modelo Entidade Relacionamento (MER)

O Modelo Entidade Relacionamento (MER) do Simblissima descreve as entidades do sistema e como elas se relacionam para armazenar as informações de clientes, pedidos e seus status.

Entidades e Relacionamentos:

  • User: Representa o usuário do sistema (do Django Auth), contendo informações básicas de autenticação como username (CPF), email, first_name e last_name.
  • Cliente: Estende o User com informações específicas do cliente, como CPF (único), endereço e telefone. Possui um relacionamento OneToOneField com User.
  • Pedido: Representa um pedido feito por um cliente. Contém informações como cliente (ForeignKey para Cliente), data de criação, status (Pendente, Confirmado, etc.), valor total (dos itens), valor final (definido pelo gerente), método de pagamento e observações.
  • ItemPedido: Representa um item individual dentro de um pedido. Possui uma ForeignKey para Pedido e contém a descrição do item e seu preço.
  • StatusPedido: Registra o histórico de status de um pedido. Possui uma ForeignKey para Pedido e registra o status, a data da mudança e um comentário.

Diagrama Entidade Relacionamento (DER)

O Diagrama Entidade Relacionamento (DER) a seguir ilustra visualmente as entidades e os relacionamentos descritos no MER, mostrando a estrutura do banco de dados do Simblissima.

Relacionamentos principais:

  • User (1:1) Cliente: Cada cliente está associado a um usuário Django
  • Cliente (1:N) Pedido: Um cliente pode ter múltiplos pedidos
  • Pedido (1:N) ItemPedido: Um pedido pode conter múltiplos itens
  • Pedido (1:N) StatusPedido: Um pedido mantém histórico de status

Tamanho e Desempenho

O sistema Simblissima foi projetado para ser leve e eficiente, utilizando o Django REST Framework para otimização de requisições e respostas da API. A paginação (page_size: 10) está configurada para limitar o número de itens retornados por requisição, melhorando o desempenho para grandes volumes de dados. A atualização automática das listas de pedidos (a cada 30 segundos para a lista geral e 15 segundos para detalhes) visa manter as informações atualizadas para clientes e gerentes, sem sobrecarregar o servidor. O uso de SQLite em desenvolvimento oferece flexibilidade e facilidade de setup, podendo ser escalado para bancos de dados mais robustos em produção.

Qualidade

A qualidade do sistema Simblissima é assegurada através de:

  • **Validação de Dados**: Implementada nos serializers e modelos para garantir a integridade e consistência dos dados de entrada (ex: CPF de 11 dígitos, preços positivos).
  • **Tratamento de Erros**: Respostas de erro padronizadas da API com códigos HTTP apropriados e mensagens informativas para o cliente.
  • **Segurança**: Autenticação de sessão e permissões (`IsOwnerOrStaff`) para garantir que apenas usuários autorizados acessem ou modifiquem recursos específicos.
  • **Usabilidade**: Design responsivo da SPA com Bootstrap e feedback visual para as ações do usuário (mensagens de sucesso/erro).
  • **Consistência de Dados**: Uso de transações atômicas para garantir que operações complexas (ex: criação de pedido com status inicial) sejam concluídas integralmente ou desfeitas.

Referências Bibliográficas

Documento de Arquitetura de Software: Disponível em: https://www.devmedia.com.br/documento-de-arquitetura-de-software-das/37279. Acesso em: 02 de junho de 2025. https://www.reddit.com/r/NoStupidQuestions/comments/hgkc5g/whats_a_gender_neutral_alternative_to_dear/?tl=pt-br Padrão Cliente-Servidor: Disponível em: https://www.alura.com.br/artigos/o-que-e-cliente-servidor. Acesso em: 02 de junho de 2025. https://www.reddit.com/r/NoStupidQuestions/comments/hgkc5g/whats_a_gender_neutral_alternative_to_dear/?tl=pt-br Django REST Framework: Disponível em: https://www.django-rest-framework.org/. Acesso em: 02 de junho de 2025. SQLite: Disponível em: https://www.sqlite.org/index.html. Acesso em: 02 de junho de 2025.

Histórico de Versão

Data Versão Descrição Autor(es)
08/11/2020 1.0 Criada estrutura básica do documento xxx xxx, xxx xx, xxx xx, xxx xxx e xxx xxxx
02/06/2025 1.1 Atualização completa do documento para refletir o projeto Simblissima, incluindo todas as seções e imagens. Bernardo Lobo, Bernardo Moreira, Guilherme Dias, Julia Curto e Michel de Melo
